ابزار کرگیری ستونهای سنگین سازهای
کرگیری در ستونهای سنگین سازهای، عملیاتی بسیار حساس و حیاتی در ساختوساز و مقاومسازی پروژههای صنعتی، پلها، برجهای بلندمرتبه و زیرساختهای عمرانی محسوب میشود. این ستونها که عمدتاً از بتن مسلح با شبکههای فشرده میلگرد یا حتی مقاطع فولادی داخلی ساخته شدهاند، نقش اصلی در تحمل بارهای عمودی و جانبی سازه دارند. حفاری در چنین ستونهایی نیازمند ابزارهای تخصصی، دقت بسیار بالا و تحلیل کامل سازهای پیش از شروع عملیات است.
ستونهای سنگین سازهای چه هستند؟
ستونهای سنگین سازهای، اعضای عمودی پرقدرتی هستند که برای تحمل بارهای محوری و جانبی بسیار بالا طراحی شدهاند. این ستونها معمولاً در پروژههای زیر بهکار میروند:
- ساختمانهای بلندمرتبه چندطبقه
- کارخانهها و سولههای صنعتی با تجهیزات سنگین
- پایههای پلها و روگذرها
- نیروگاهها و زیرساختهای گسترده
- ساختمانهای مقاومسازیشده در برابر زلزله

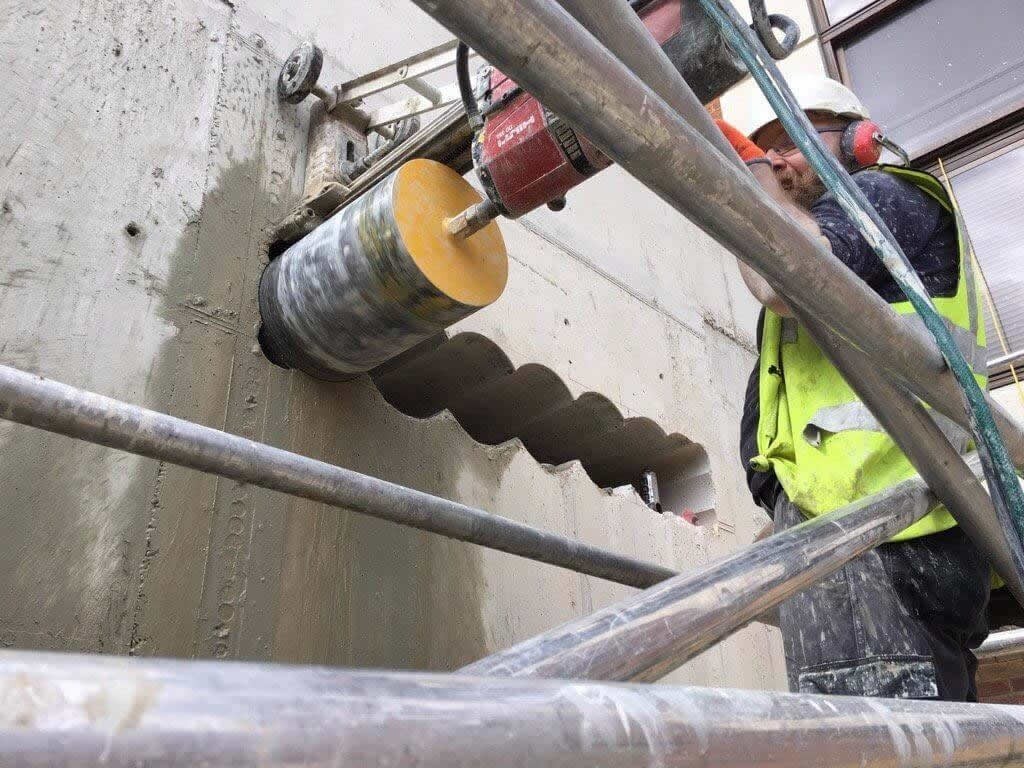

این ستونها معمولاً با مشخصات زیر ساخته میشوند:
- بتن پرمقاومت (معمولاً با مقاومت فشاری ۴۰ تا ۶۰ مگاپاسکال یا بیشتر)
- آرایش متراکم میلگرد یا مقاطع فولادی داخلی مانند تیرآهن یا ناودانی
- مقطع بزرگ (معمولاً بالای ۵۰×۵۰ سانتیمتر)
- مسیرهای بارگذاری پیچیده با الزامات لرزهای
- اهداف کرگیری در ستونهای سنگین
- کرگیری در چنین ستونهایی معمولاً به دلایل زیر انجام میشود:
- نصب پلیتهای پایه یا سازههای فولادی
- عبور لولههای تأسیساتی یا کابلهای پیشتنیده
- افزودن میلگردهای تقویتی در پروژههای مقاومسازی
- استخراج مغزه برای بررسی سازهای
- نصب سنسورها و تجهیزات نظارتی لرزهای
- تفاوتهای کرگیری ستون سنگین با ستونهای عادی
حفاری در ستونهای سنگین، تفاوتهای فنی و ساختاری متعددی با ستونهای معمولی دارد:
- چگالی بالای مصالح:
بتن پرمقاومت و میلگردهای قطورتر حفاری را دشوارتر میکنند.
- دقت حیاتی:
خطا در حفاری ممکن است منجر به شکستهای سازهای جدی شود؛ بنابراین تلورانسها باید بسیار دقیق باشند.
- ریسک سازهای بالا:
این ستونها اغلب بخشی از سیستم باربر اصلی سازه هستند؛ هر اشتباهی میتواند اثرات مخربی داشته باشد.
- نیاز به تجهیزات صنعتی:
فقط دستگاههای قدرتمند و صنعتی با متههای الماسی قابلاستفاده هستند.
- زمان حفاری بیشتر:
بهدلیل تراکم بتن و فولاد، هر سوراخ نیازمند زمان و کنترل بالاتری است.
تجهیزات موردنیاز برای کرگیری ستونهای سنگین
برای انجام دقیق و ایمن عملیات کرگیری در ستونهای سنگین، استفاده از تجهیزات تخصصی زیر ضروری است:
- دستگاههای کرگیری الماسی با گشتاور بالا:
دستگاههای چرخشی صنعتی که قادر به برش بتنهای فوق متراکم و چندلایه میلگردی هستند.
- سیستمهای تثبیتکننده فوقمحکم:
برای نصب دستگاه روی ستونهایی با سطح غیرمعمول، از گیرههای خاص یا انکرهای شیمیایی استفاده میشود.
- سیستم خنککننده با آب:
برای جلوگیری از سوختن مته، کاهش گردوغبار و کنترل دمای حفاری الزامی است.
- متههای فوقسخت با سگمنتهای مقاوم:
متههایی با سگمنتهای الماسی مقاوم در برابر سایش برای حفاریهای زمانبر و سنگین
- تجهیزات اسکن و شناسایی آرماتور:
اسکنرهای GPR و فروسکن برای یافتن مسیر آرماتورها و اجزای فلزی داخلی ستون
- سیستمهای پایش لحظهای:
سنسورهایی برای بررسی لرزش، دما، عمق و فشار حین حفاری

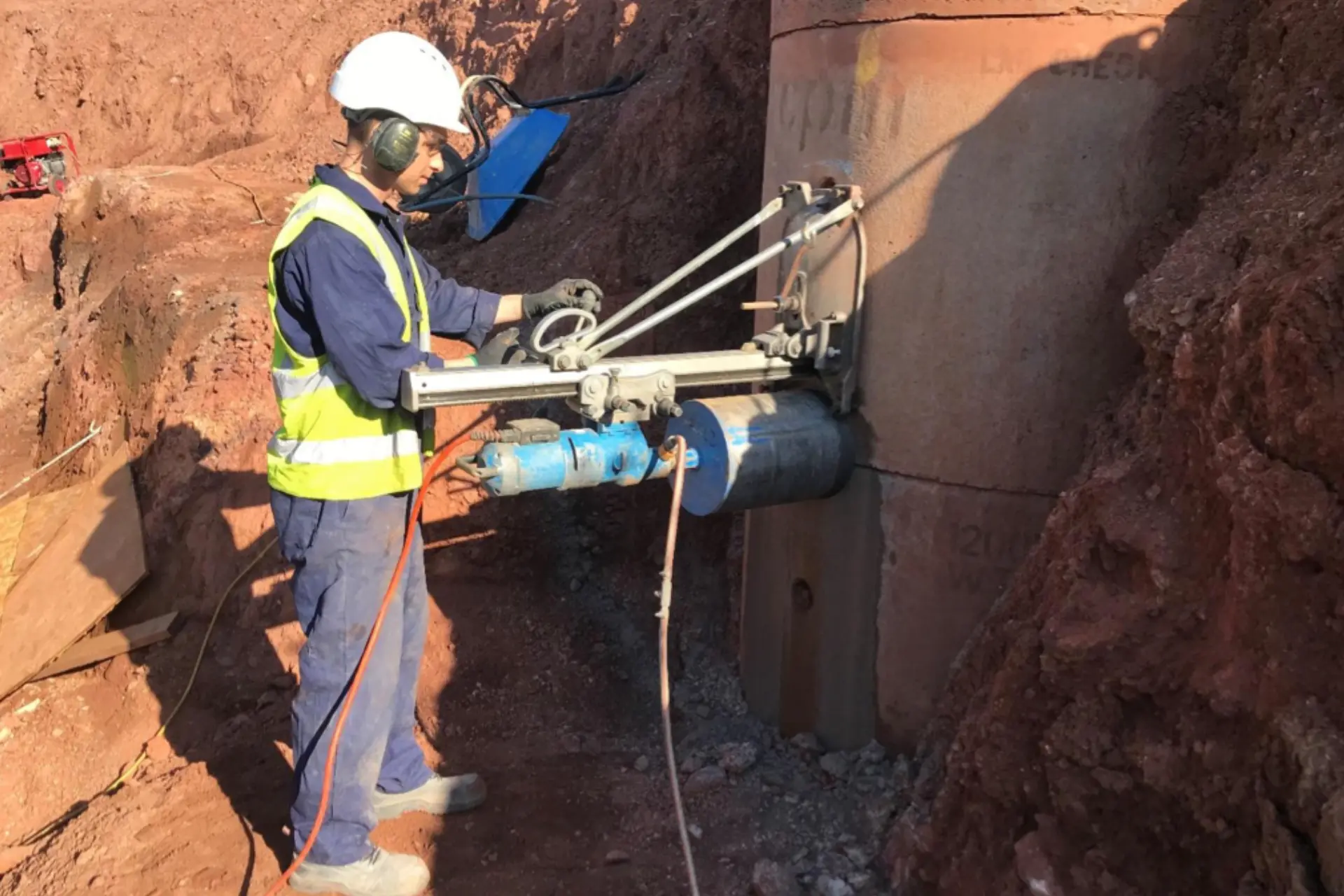

مراحل اجرای کرگیری در ستون سنگین
- مرحله ۱ – ارزیابی مهندسی:
مهندسین سازه نقش باربری ستون، مسیر انتقال نیرو و نقشه آرماتوربندی را بررسی میکنند تا مناطق ایمن برای حفاری تعیین شود.
- مرحله ۲ – آمادهسازی و نصب دستگاه:
دستگاه با انکر شیمیایی یا گیره مکانیکی روی ستون نصب میشود. با استفاده از لیزر، محور حفاری تنظیم میگردد.
- مرحله ۳ – شناسایی فولاد داخلی:
با اسکن دقیق، مسیر آرماتورها و تیرآهنهای داخلی مشخص میشود. مسیر حفاری در صورت نیاز اصلاح میگردد.
- مرحله ۴ – حفاری کنترلشده:
با جریان مداوم آب، حفاری بهآرامی انجام میشود. دما، فشار، گشتاور و لرزش بهصورت لحظهای پایش میشود.
- مرحله ۵ – خارجسازی مغزه و بررسی:
پس از حفاری، مغزه بهدقت خارج شده و سوراخ از نظر کیفیت لبهها، دقت ابعاد و وجود ترک بررسی میشود.
- مرحله ۶ – مستندسازی و تأیید سازهای:
نتایج ثبت شده و در پروژههای حساس، مهندس سازه پس از بازرسی اجازه ادامه کار را صادر میکند.
تمهیدات ایمنی سازهای قبل و حین حفاری
از آنجایی که ستونهای سنگین معمولاً بخشی از اصلیترین اجزای باربر سازه هستند، رعایت نکات ایمنی پیش و حین عملیات حفاری ضروری است:
- تحلیل مسیر انتقال بار:
مهندسین سازه باید اطمینان حاصل کنند که عملیات حفاری تأثیری بر مسیر اصلی انتقال بار ستون ندارد.
- جابهجایی موقت بار:
در برخی موارد، لازم است پیش از حفاری، بار وارد بر ستون با جکها یا مهارهای موقت به مسیر دیگری منتقل شود.
- پایش سازهای در لحظه:
استفاده از سنسورهایی برای بررسی ریزحرکتها یا تغییر تنش در ستون در حین حفاری
- آمادگی برای شرایط اضطراری:
در صورت ترکخوردگی ناگهانی، لرزش بیش از حد یا آسیب به آرماتور، باید سناریوهای اضطراری از پیش تعیین شده باشند.
- استفاده از نیروی متخصص:
تنها تکنسینهای مجرب و اپراتورهای دارای گواهینامه مجاز به اجرای عملیات در ستونهای بحرانی هستند.
چالشهای فنی حفاری ستونهای سنگین
کرگیری در ستونهای متراکم و سنگین با چالشهای متعددی روبهرو است:
- برخورد با آرماتور یا پروفیلهای فلزی داخلی:
برخی ستونها دارای تیرآهن یا شبکه میلگرد فشرده هستند.
راهکار: استفاده از اسکن دقیق و تغییر محل سوراخ در صورت نیاز
- سایش و داغشدن مته:
زمان طولانی حفاری باعث فرسایش سگمنتهای الماسی میشود.
راهکار: استفاده از سیستمهای خنککننده و متههای مخصوص سایش بالا
- محدودیت فضا یا پوشش اطراف ستون:
در ساختمانهای موجود یا نوسازیشده، ستونها در فضای محدود قرار دارند.
راهکار: استفاده از دستگاههای دیواری یا بازویی قابلحمل و سبک
- نیاز به عمق زیاد و قطر بزرگ:
حفاری سوراخهای عمیق ممکن است به صورت مرحلهای و با ابزارهای اتصالیاب انجام شود.
راهکار: برنامهریزی دقیق مرحلهای و استفاده از ریلهای ماژولار
- سر و صدا و لرزش در محیطهای فعال:
در فضاهای اداری، بیمارستانی یا صنعتی فعال، حفاری پرسروصدا قابل قبول نیست.
راهکار: استفاده از تجهیزات لرزشگیر و تکنیک حفاری با دور پایین و گشتاور بالا

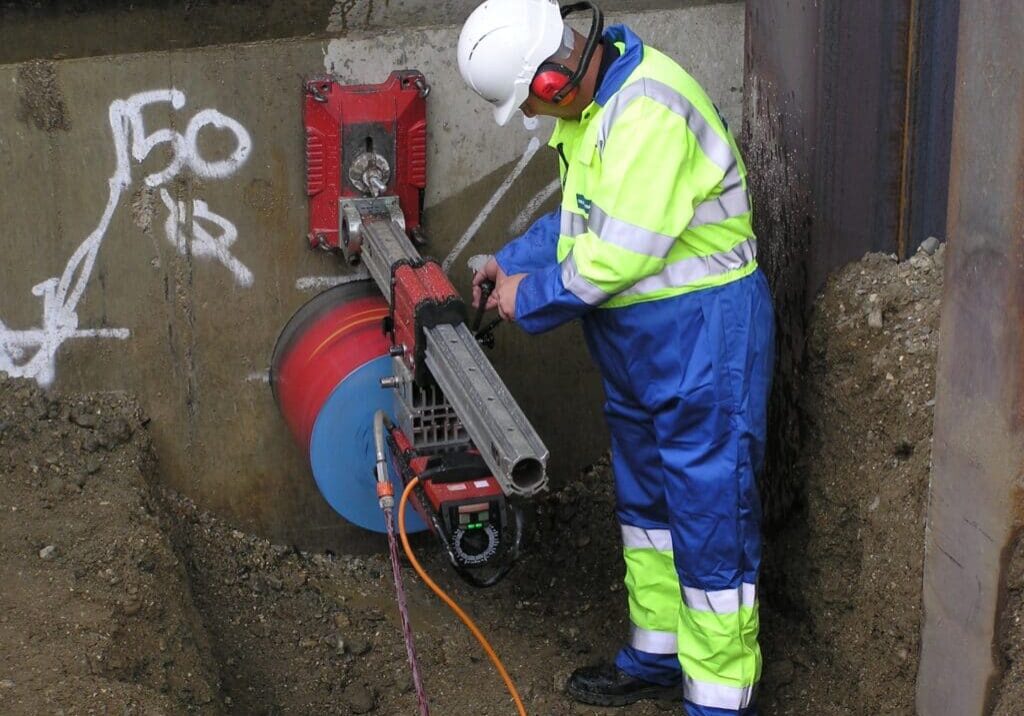

کنترل کیفیت و مراحل تأیید فنی
بهدلیل حساسیت سازهای بالا، فرآیند کرگیری در ستونهای سنگین تحت نظارت دقیق فنی انجام میشود:
- مدارک پیش از حفاری:
تهیه نقشهها، نتایج اسکن، و فرمهای تأیید از سوی ناظر پروژه
- حضور مهندس ناظر در محل:
در پروژههای بحرانی، مهندس سازه بهصورت مستقیم بر عملیات نظارت میکند.
- اندازهگیریهای نهایی:
قطر، عمق، زاویه و راستای سوراخ بررسی و ثبت میشود.
- نگهداری مغزه خارجشده:
مغزهها جهت آزمایش مقاومت بتن یا آنالیز مواد ممکن است نگهداری و برچسبگذاری شوند.
- بازبینی نهایی ستون:
پس از پایان عملیات، مهندس سازه ستون را بررسی و در صورت تأیید، اجازه ادامه کار مانند نصب انکر یا پلیت را صادر میکند.
مزایای کرگیری حرفهای در ستونهای سنگین
با وجود پیچیدگیهای فنی، اجرای اصولی کرگیری در ستونهای سنگین مزایای چشمگیری دارد:
- کاهش ریسک سازهای:
حفاری کنترلشده، مسیر انتقال بار ستون را حفظ میکند.
- امکان نصب دقیق تجهیزات:
پلیت، بولت یا تأسیسات بهدرستی در موقعیت طراحیشده نصب میشوند.
- عدم نیاز به تخریب:
برخلاف روشهای سنتی، ستون بدون تخریب یا بازسازی قابل استفاده است.
- انطباق با استانداردهای فنی:
عملیات طبق ضوابط ایمنی، مقررات لرزهای و الزامات مهندسی انجام میشود.
- افزایش عمر و ارزش سازه:
تقویت و اصلاح اصولی ستون، عمر مفید سازه را افزایش میدهد.
نقش گروه مهندسی سازه ساختمان
در گروه مهندسی سازه ساختمان، خدمات کرگیری حرفهای در ستونهای سنگین سازهای با رعایت کامل استانداردهای بینالمللی و توسط تیمهای متخصص انجام میشود. خدمات ما شامل:
- اجرای کرگیری با متههای الماسی صنعتی برای قطر و عمق بالا
- تحلیل سازهای، اسکن میلگرد و پشتیبانی مهندسی
- حفاری بدون لرزش در ساختمانهای فعال
- نصب ریلها و تجهیزات قابل تنظیم برای ستونهای دشوار
- تهیه گزارشهای فنی و مستندسازی کامل برای تأیید نهایی
ما در پروژههای زیرساختی، نیروگاهی، برجهای بلند، کارخانهها و نوسازیهای صنعتی، آماده ارائه راهکارهای مطمئن، ایمن و مهندسیشده هستیم.
نتیجه گیری
کرگیری در ستونهای سنگین سازهای، عملیاتی نیست که بتوان آن را ساده یا عادی دانست. این فرآیند نیازمند دانش عمیق، تجهیزات ویژه و اجرای کاملاً کنترلشده است. در چنین پروژههایی، کوچکترین بیدقتی میتواند پیامدهای بزرگی داشته باشد.
برای اجرای موفقیتآمیز و مطمئن عملیات کرگیری در ستونهای بحرانی، تنها باید به تیمی اعتماد کرد که تخصص، تجربه و استانداردهای فنی را بهطور کامل در اختیار دارد. برای پروژههای حساس خود، با گروه مهندسی سازه ساختمان همراه شوید، جایی که ایمنی، دقت و قدرت در یک نقطه تلاقی دارند.
