روش کرگیری ستون بتنی برای نصب صفحهپلیت
کرگیری ستونهای بتنی جهت نصب صفحهپلیت، یک فرآیند تخصصی و بسیار حیاتی در پروژههای سازهای محسوب میشود؛ بهویژه در ساختمانهای تجاری، صنعتی و بلندمرتبه. در این روش، با دقت بسیار بالا اقدام به سوراخکاری درون ستونهای بتنی مسلح میشود تا امکان نصب ایمن و دقیق صفحهپلیتها فراهم گردد.
صفحهپلیتها عناصر کلیدی در اتصال اجزای فلزی سازه به بتن هستند. به همین دلیل، کرگیری باید با دقت بالا، ایمنی کامل و بازدهی مطلوب انجام شود تا بارهای سازهای بهدرستی منتقل شوند.
هدف از نصب صفحهپلیت چیست؟
صفحهپلیتها نقش واسطه بین ستونهای فلزی و فونداسیون یا کف بتنی را ایفا میکنند. وظایف اصلی آنها عبارتاند از:
- توزیع صحیح بار وارده از ستونها به بستر بتنی
- اتصال محکم و ایمن ستون فلزی به بتن
- فراهمسازی تراز و تنظیم دقیق برای نصب عمودی اجزای سازهای
- امکان استفاده از روشهایی مانند پیچکردن، جوشکاری یا اتصالات ترکیبی
برای انجام این وظایف حیاتی، لازم است سوراخهای مربوط به صفحهپلیت با حداکثر دقت و منطبق بر نقشهها اجرا شوند؛ معمولاً با تلورانس در حد میلیمتر.

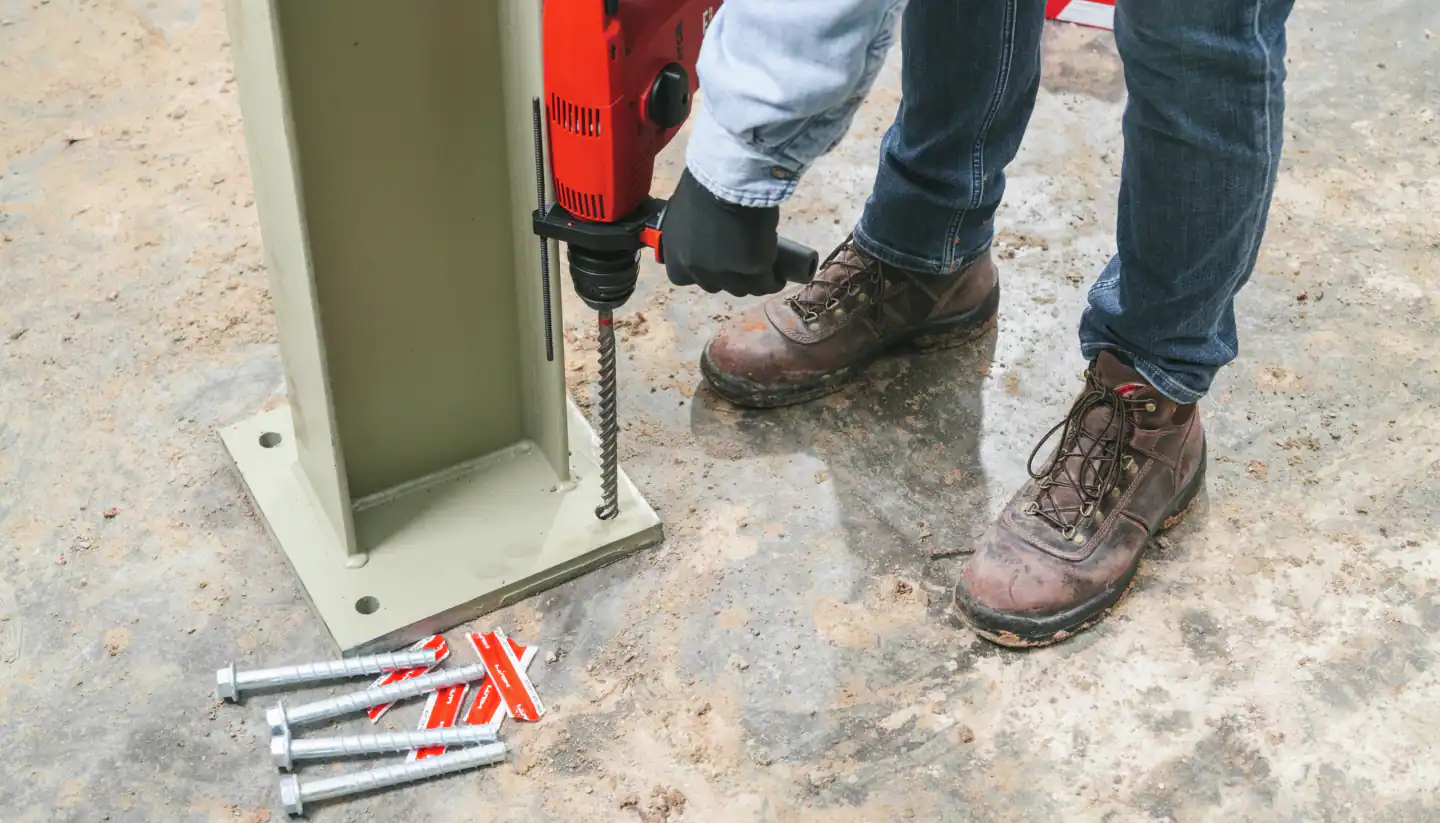

اهمیت کرگیری در ستون بتنی
استفاده از روش کرگیری در ستونهای بتنی مسلح، این اطمینان را ایجاد میکند که نصب صفحهپلیت بدون آسیب به سازه یا کاهش مقاومت بتن انجام شود. روشهای سنتی مانند دریل چکشی باعث لرزش و ایجاد ترکهای ریز میشوند که برای عناصر باربر مانند ستون مناسب نیستند. اما کرگیری با استفاده از متههای الماسی:
- ساختار بتن را حفظ میکند.
- از ایجاد ترکهای تنشی جلوگیری میکند.
- سوراخهایی با قطر دقیق و دیوارههای تمیز ایجاد میکند.
- گردوغبار و آلودگی محل کار را به حداقل میرساند.
- تجهیزات مورد استفاده در کرگیری ستون بتنی
برای دستیابی به نتیجهای دقیق و ایمن، استفاده از تجهیزات حرفهای در کرگیری ستونها ضروری است.
این تجهیزات شامل موارد زیر میباشند:
- دریل کرگیری الماسی:
دستگاهی چرخشی با مته توخالی دارای سگمنتهای الماسی که میتواند بهآسانی از بتن و میلگرد عبور کند.
- ریل و گیره نگهدارنده:
ستونها اغلب عمودی هستند و نیاز به تثبیت دارند؛ بنابراین از ریلها یا گیرههای مخصوص برای نصب دستگاه بر روی ستون استفاده میشود.
- سیستم خنککننده (آب):
جریان آب حین برش باعث کاهش دما، افزایش عمر مته و جلوگیری از سوختن سگمنتها میشود.
- پایه مکشی یا پیچی:
برای نصب دستگاه بر روی سطح کار، از پایههای مکنده یا پیچدار استفاده میشود.
- دستگاه اسکن میلگرد:
برای تشخیص محل میلگردها قبل از شروع سوراخکاری، از اسکنر استفاده میشود تا آسیبی به آرماتورها وارد نشود.
- سیستم جمعآوری گردوغبار:
در شرایطی که از روش خشک استفاده شود، از مکندههای صنعتی برای کنترل گردوغبار استفاده میشود.
مراحل اجرای کرگیری برای نصب صفحهپلیت
برای اجرای دقیق و ایمن عملیات، مراحل زیر به ترتیب انجام میگیرد:
- بازدید اولیه و برنامهریزی:
نقشهها بررسی شده، موقعیت ستون و شرایط محیطی ارزیابی میشود. جزئیات ابعاد و محل دقیق سوراخها مشخص میشود.
- علامتگذاری و نصب دستگاه:
نقاط سوراخکاری بر اساس نقشه روی ستون مشخص شده و دستگاه کرگیری با دقت بالا در محل تنظیم و تثبیت میشود.
- اسکن میلگرد:
قبل از شروع عملیات، محل میلگردها شناسایی شده و در صورت تداخل، مسیر سوراخ اصلاح یا از مته مناسب استفاده میشود.
- اجرای سوراخکاری:
با شروع عملیات، سرعت، فشار، دما و عمق حفاری بهطور مداوم کنترل میشود. مته الماسی با سرعت ثابت و فشار متعادل در بتن و آرماتور نفوذ میکند.
- تخلیه و بررسی سوراخ:
پس از پایان کار، مغزهها خارج شده، سوراخها پاکسازی میشوند و ابعاد آنها با استاندارد طراحی بررسی میگردد.
- نصب صفحهپلیت و مهار:
پس از اطمینان از دقت سوراخها، صفحهپلیت در محل قرار گرفته و با رولبولت، چسب یا پیچهای رزوهدار مهار میشود. در صورت نیاز، اتصال جوشی یا پیچشی به سازه فلزی انجام میگردد.
چالشهای متداول و راهکارها
فرآیند کرگیری ستونهای بتنی معمولاً با چالشهای زیر روبهرو است:
- برخورد با میلگرد:
در صورت تراکم بالا یا قطر زیاد آرماتورها، باید از متههای مخصوص استفاده شود و فشار کار کاهش یابد تا از فرسایش سریع مته جلوگیری شود.
- سوراخکاری عمودی:
حفاری در ستونهای ایستاده نیازمند تثبیت کامل دستگاه است؛ استفاده از گیرههای مخصوص و تکیهگاه جانبی راهکار مناسبی است.
- فضای محدود:
در پروژههای متراکم یا نقاط با دسترسی دشوار، میتوان از دستگاههای کوچک یا دستی یا حتی رباتهای حفاری استفاده کرد.
- مدیریت گردوغبار یا دوغاب:
در کرگیری مرطوب باید سیستم تخلیه آب مناسب طراحی شود و در روش خشک از مکندههای قوی استفاده گردد.
- کنترل لرزش:
اگرچه کرگیری نسبت به روشهای ضربهای لرزش کمتری دارد، در پروژههای حساس میتوان از سرعتهای پایینتر و تجهیزات مانیتورینگ لرزش استفاده کرد.

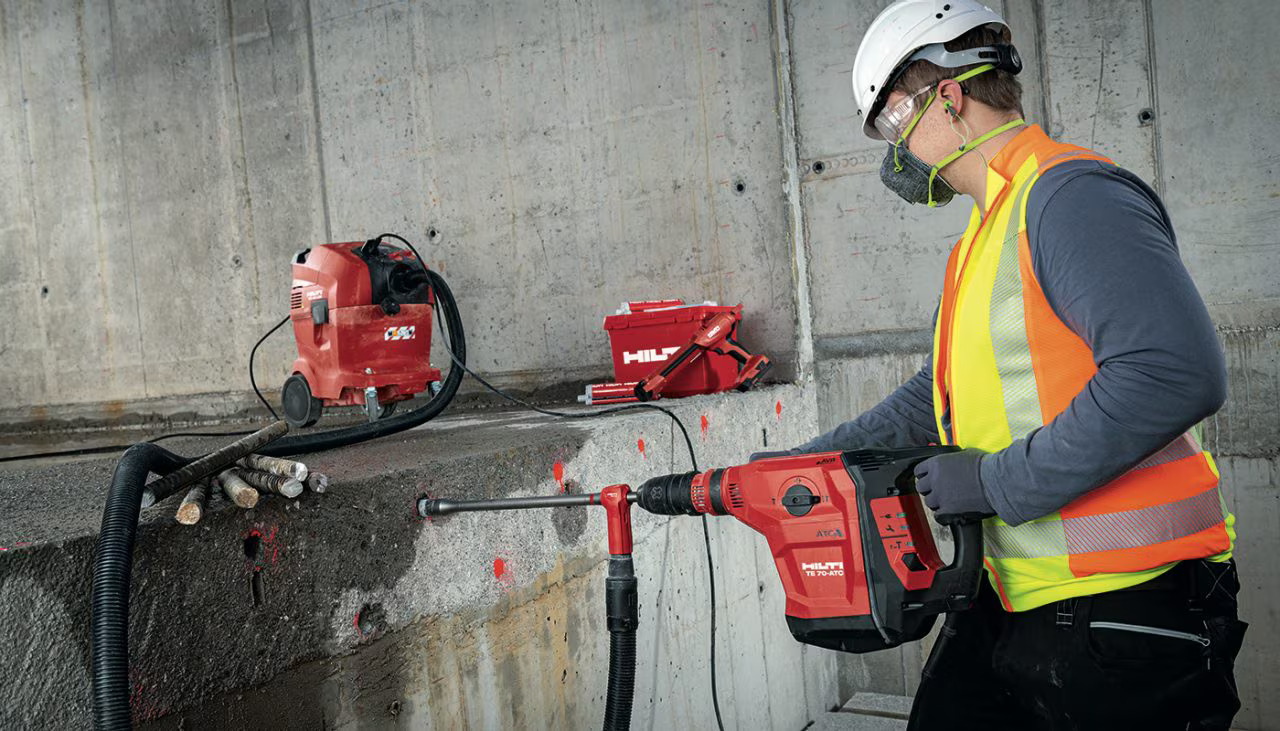

دقت بالا و تلورانسهای موردنیاز در کرگیری
در هنگام آمادهسازی ستونهای بتنی برای نصب صفحهپلیت، حتی خطاهای جزئی در سوراخکاری میتواند منجر به مشکلات جدی سازهای یا عملکردی شود. در این عملیات، دقت یک الزام حیاتی است، نه فقط یک ترجیح. این دقت شامل موارد زیر است:
- تلورانس دقیق قطر سوراخها:
قطر سوراخ باید با قطر پیچهای انکر بهدرستی منطبق باشد.
- فاصلهگذاری و همراستایی دقیق:
محل سوراخها باید با نقشههای اجرایی منطبق بوده و با پلیتهای آماده همخوانی کامل داشته باشد.
- کنترل عمق:
حفاری بیشازحد یا کمتر از مقدار موردنیاز میتواند منجر به کاهش استحکام یا ضعف در سیستم مهار شود.
برای رسیدن به این سطح از دقت، تیمهای حرفهای از ابزارهایی مانند:
- کولیس دیجیتال و تراز لیزری
- عمقسنج و نشانگرهای زاویه
- تجهیزات نقشهبرداری دقیق مانند «توتال استیشن» استفاده میکنند.
نکات ایمنی در عملیات کرگیری ستون
عملیات کرگیری در ستونهای بتنی شامل ابزارهای چرخشی، تیغههای تیز، فشار بالا، و احتمال برخورد با میلگرد است. رعایت کامل نکات ایمنی در این فرآیند الزامی است:
- تجهیزات حفاظتی فردی:
استفاده از عینک ایمنی، دستکش، کلاه ایمنی و کفش ایمنی ضدضربه الزامی است.
- ایزولهسازی برق:
در نزدیکی کابلهای برق، حتماً باید برق قطع شده یا مسیرها محافظت شوند.
- بررسی پایداری تجهیزات:
تثبیت کامل دستگاه کرگیری قبل از شروع حفاری ضروری است.
- مدیریت دوغاب:
استفاده از روشهایی برای جمعآوری دوغاب مرطوب بهمنظور جلوگیری از لغزش الزامی است.
- کاهش صدا و لرزش:
در محیطهای مسکونی یا حساس، استفاده از تجهیزات کمصدا و محافظ شنوایی توصیه میشود.
کاربردهای کرگیری ستون برای نصب صفحهپلیت
فرآیند کرگیری ستون برای نصب صفحهپلیت در پروژههای متنوع ساختمانی کاربرد دارد:
- نصب اسکلت فلزی در ساختمانها:
در پروژههای تجاری و مرتفع، ستونهای فلزی به صفحات بتنی نصب میشوند. کرگیری دقیق باعث میشود انکرها در محل درست نصب شوند و بارگذاری سازهای بهدرستی انجام گیرد.
- بازسازی و مقاومسازی:
در پروژههای نوسازی یا مقاومسازی لرزهای، باید در ستونهای موجود سوراخهای جدید برای نصب اتصالات فلزی ایجاد شود.
- تجهیزات صنعتی:
نصب پایه ماشینآلات، سیستمهای انتقال نیرو یا سازههای صنعتی نیازمند پلیتهای دقیق و انکرهای محکم در ستونهای بتنی هستند.
- پروژههای زیرساختی:
در پلها، تونلها و ستونهای نگهدارنده، برای نصب تیرکهای حفاظتی، چراغها یا سازههای تقویتی نیاز به کرگیری دقیق میباشد.
ملاحظات مهندسی و زیستمحیطی
عملیات کرگیری، بهویژه در مناطق لرزهخیز یا در عناصر باربر مانند ستون، باید با مشاوره مهندسی و رعایت قوانین زیستمحیطی انجام شود:
- کاهش صدا:
استفاده از دستگاههای کمصدا و تعیین زمانبندی مناسب حفاری در محیطهای حساس
- تصفیه دوغاب:
جلوگیری از رهاسازی دوغاب در طبیعت با استفاده از فیلتر یا سیستم جمعآوری
- تحلیل سازهای:
مشاوره با مهندس سازه جهت اطمینان از عدم آسیب به ستون در محل سوراخکاری
- جلوگیری از آسیب به آرماتور:
با استفاده از اسکن دقیق و تغییر جزئی مسیر سوراخ در صورت نیاز

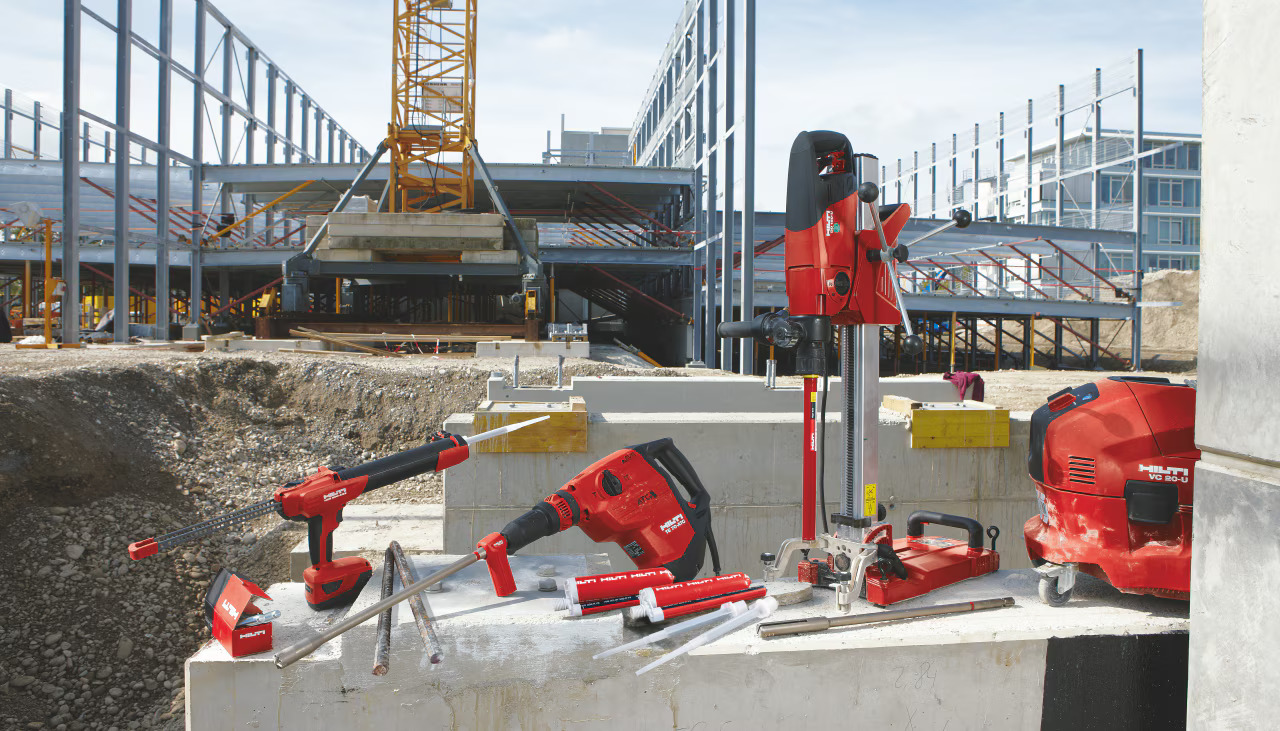

انتخاب مته مناسب برای کرگیری
برای نصب پلیت در ستونهای بتنی، انتخاب نوع مته تأثیر زیادی بر کیفیت نهایی کار دارد:
- مته الماسی سگمنتدار:
پرمصرفترین و دقیقترین نوع مته برای بتن مسلح. مناسب برای سوراخکاری تمیز و یکنواخت، حتی در حضور میلگرد.
- مته کاربیدی:
برای پروژههای سبکتر یا بتنهای نرمتر کاربرد دارد. سرعت بالا اما عمر کمتر.
- مته با روکش تیتانیومی:
مناسب برای شرایط دشوار یا ستونهایی با میلگرد زیاد. اصطکاک کمتر و طول عمر بیشتر نسبت به متههای عادی.
عوامل مؤثر بر هزینه کرگیری ستون
هزینه نهایی این عملیات بستگی به عوامل مختلفی دارد:
- قطر و عمق سوراخها
- تعداد سوراخها در هر ستون
- درجه سختی بتن و تراکم میلگرد
- شرایط دسترسی و محدودیت فضا
- استفاده از روش مرطوب یا خشک
- محدودیت زمانی پروژه یا نیاز به اجرای فوری
هرچند هزینه کرگیری دقیق ممکن است کمی بیشتر از روشهای سنتی باشد، اما در نهایت باعث کاهش خطا، افزایش کیفیت و جلوگیری از هزینههای دوبارهکاری خواهد شد.
نقش گروه مهندسی سازه ساختمان در اجرای کرگیری تخصصی
گروه مهندسی سازه ساختمان بهعنوان مرجع تخصصی ارائه خدمات کرگیری در کشور، آماده اجرای پروژههای دقیق و حساس مانند کرگیری ستونهای بتنی برای نصب صفحهپلیت میباشد. خدمات ما شامل:
- اجرای سریع، تمیز و دقیق با دستگاههای پیشرفته
- رعایت کامل استانداردهای ایمنی و سازهای
- ارائه راهکارهای متناسب با پروژههای کوچک و بزرگ عمرانی
اگر پروژهای دارید که شامل نصب پلیت روی ستونهای بتنی است، با اطمینان خاطر میتوانید از خدمات حرفهای گروه مهندسی سازه ساختمان بهرهمند شوید.
نتیجهگیری
کرگیری ستونهای بتنی برای نصب صفحهپلیت، گامی کلیدی در تضمین ایمنی، دقت و دوام سازههای فلزی محسوب میشود. این فرآیند باید با تجهیزات پیشرفته، اپراتورهای ماهر، و طبق اصول مهندسی و ایمنی اجرا شود.
با انتخاب پیمانکار حرفهای و استفاده از تجهیزات استاندارد، میتوان به نتایجی عالی در نصب پایههای فلزی و صفحات مهاری دست یافت که پایهگذار دوام و استحکام نهایی سازه خواهد بود. در پایان پیشنهاد میکنیم که چنانچه اگر به دنبال مطالب مشابه و تکمیلی در این زمینه هستید، به صفحات کرگیری کف با دستگاه پایهدار و کرگیری در طبقات منفی (زیرزمینی) مراجعه نمایید.
