روش کرگیری بتن مسلح
مهندسی دقیق برای عبور از مقاومترین سازهها بدون آسیب
بتن مسلح ترکیبی از مقاومت فوقالعاده بتن فشاری و انعطافپذیری آرماتور کششی است. این ساختار قدرتمند، استخوانبندی پروژههای عمرانی، صنعتی و زیربنایی را شکل میدهد. اما گاهی لازم است بدون تخریب کل سازه، در دل این بتن مسلح راهی برای عبور کابل، لوله یا نصب تجهیزاتی چون انکر، ساپورت یا صفحهپلیت ایجاد شود. در این نقطه است که کرگیری بتن مسلح بهعنوان یکی از تخصصیترین عملیاتهای فنی در مهندسی عمران وارد میدان میشود.
در این عملیات، بدون هیچ ضربه یا تخریب جانبی، بخشی از بتن مسلح بهصورت استوانهای از سازه خارج میشود تا هدف پروژه مانند عبور تأسیسات یا تقویت سازه اجرا گردد. به دلیل وجود میلگرد در داخل بتن، عملیات کرگیری بتن مسلح نیازمند دستگاههای قدرتمند، متههای مقاوم و اپراتورهای بسیار باتجربه است.
تفاوت کرگیری بتن ساده با کرگیری بتن مسلح
اگرچه اصل فرآیند کرگیری در هر دو نوع بتن یکسان به نظر میرسد، اما بتن مسلح بهدلیل داشتن آرماتور درون خود، شرایط خاص و چالشهای متعددی دارد که باعث میشود عملیات بسیار حساستر، طولانیتر و تخصصیتر باشد. مهمترین تفاوتها به شرح زیر است:
در بتن ساده، مته فقط با مقاومت فشاری بتن مواجه است اما در بتن مسلح، علاوه بر بتن، با میلگردهای فولادی نیز روبروست که بهصورت افقی، عمودی یا شبکهای در مسیر مته قرار دارند. برخورد با آرماتور، گرمای زیادی تولید میکند و در صورت نبود تجهیزات مناسب، منجر به شکست مته یا گیرکردن آن میشود. در کرگیری بتن ساده، قطرها و عمقهای پایین بدون محدودیت اجرا میشود اما در بتن مسلح، بسته به تراکم آرماتور، ممکن است محدودیتهایی در انتخاب موقعیت و زاویه ایجاد شود.
از سوی دیگر، بتن مسلح معمولاً در دیوارهای باربر، ستونها، تیرها و سقفهای سازهای استفاده میشود که هرگونه اشتباه در عملیات میتواند پایداری سازه را تحت تأثیر قرار دهد. بنابراین کرگیری در چنین نقاطی باید تحت نظر مهندس ناظر و با رعایت کامل ضوابط آییننامهای انجام گیرد.

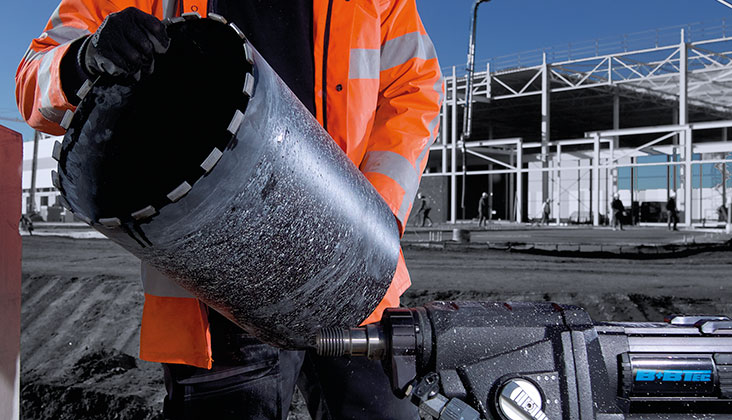

مراحل دقیق اجرای کرگیری بتن مسلح
اجرای موفق کرگیری در بتن مسلح مستلزم رعایت گامبهگام نکات فنی است که به شرح زیر میباشد:
بازدید اولیه از محل پروژه برای تشخیص نوع سازه، عمق بتن، موقعیت تقریبی آرماتورها و امکانسنجی کرگیری با زاویه مناسب انجام میشود. استفاده از دستگاههای اسکن بتن (مانند GPR یا Ferroscan) برای تعیین موقعیت دقیق میلگردها پیش از شروع عملیات اجرا میگردد. انتخاب مته الماسی ضدسایش، با مغزی تقویتشده و طول مناسب برای عبور از بتن و فولاد صورت میگیرد. نصب دقیق دستگاه پایهدار با استفاده از پیچ مهار یا سیستم وکیوم روی سطح موردنظر، بهویژه در دیوار یا سقف انجام میشود.
آغاز سوراخکاری با فشار پایین و دور موتور کنترلشده برای عبور از لایه اولیه بتن انجام میگیرد. در هنگام برخورد با آرماتور، سرعت کاهش یافته و عملیات با خنککاری قوی ادامه پیدا میکند تا فولاد ذوب یا پیچیده نشود. استخراج کامل مغزه بتن و کنترل کامل کیفیت سوراخ از نظر دقت قطر، عمق، زاویه و بدون شکستگی در لبهها صورت میگیرد. پاکسازی محل سوراخ، بستن آن در صورت نیاز، یا نصب تجهیز نهایی در محل انجام میشود.
کاربردهای تخصصی کرگیری بتن مسلح در پروژههای عمرانی
کرگیری بتن مسلح نهتنها یک عملیات فنی، بلکه بخشی از راهبرد کلان پروژههای بزرگ است. این تکنیک در موارد زیر نقش کلیدی ایفا میکند:
نصب رول بولت، انکر مکانیکی یا شیمیایی در ستونهای بتنی برای نگهداری تیرآهن، صفحات تقویتی یا تجهیزات صنعتی در سازههای بلندمرتبه، عبور تأسیسات از دیوارهای برشی یا دالهای مسلح برای لولههای برق، گاز یا کابلهای شبکه ایجاد مسیر نصب سنسورهای کنترل لرزش یا خمش در پروژههای مقاومسازی ایجاد دهانه در دالها برای نصب آسانسور، تهویه یا شوت زباله در برجها و پروژههای انبوه عبور لولههای صنعتی در سازههای کارخانهای، نیروگاهی یا پالایشگاهی بدون تخریب سازه اصلی نمونهبرداری از بتن سازهای برای آزمایش مقاومت فشاری در پروژههای مشکوک به ضعف بتن.
آیا کرگیری بتن مسلح با هر دستگاهی قابل انجام است؟
خیر. فقط دستگاههای کرگیری حرفهای با موتورهای پرقدرت، متههای دیاموند با پوشش چندلایه و سیستم خنککاری مداوم توانایی برش همزمان بتن و میلگرد را دارند. دستگاههای غیرحرفهای، معمولاً در برخورد با آرماتور متوقف شده یا مته را میشکنند.
در گروه مهندسی سازه ساختمان، تمام دستگاهها از برندهای تراز اول اروپایی بوده و مجهز به متههای الماسی کلاس صنعتی هستند که حتی میلگردهای با سایز بالا را نیز با کمترین فشار برش میدهند. علاوه بر این، اپراتورهای این مجموعه دورههای تخصصی عبور از آرماتور را گذراندهاند و با کنترل صدای موتور و لرزش دستگاه، لحظه عبور از فولاد را تشخیص میدهند.
سؤال اول : آیا کرگیری در بتن مسلح باعث کاهش مقاومت سازه میشود؟
پاسخ: اگر بهصورت علمی و مطابق اصول مهندسی اجرا شود، خیر. در کرگیری بتن مسلح، صرفاً حجم کوچکی از بتن و آرماتور بهصورت استوانهای خارج میشود که در صورت طراحی صحیح و رعایت حداقل فواصل مجاز، تأثیر منفی بر مقاومت کلی سازه ندارد. در صورت نیاز، میتوان پس از کرگیری، از سیستمهای تقویتی مانند کاشت میلگرد یا تزریق گروت نیز استفاده کرد. گروه مهندسی سازه ساختمان در تمامی پروژهها، پیش از اجرا با مهندس سازه هماهنگ بوده و کرگیری تنها در نقاط تأییدشده انجام میشود.

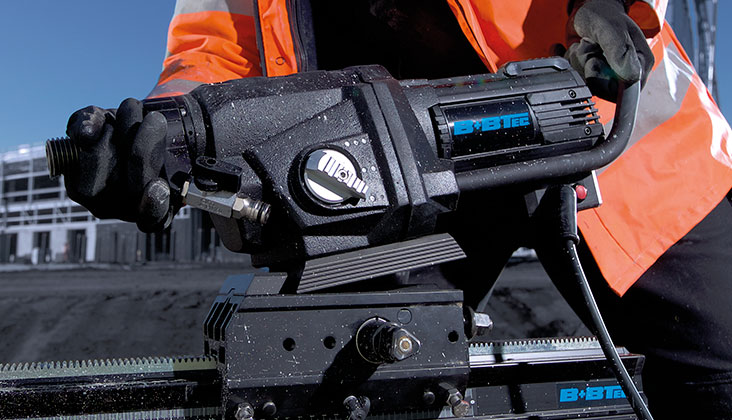

چالشهای فنی در کرگیری بتن مسلح و راهکارهای حرفهای برای عبور از آنها
عملیات کرگیری بتن مسلح با وجود دقت بالا، همواره با چالشهای فنی پیچیدهای همراه است که تنها با تجهیزات مناسب و تخصص میتوان از آنها عبور کرد. این چالشها در سه دسته اصلی قابل بررسی هستند:
- برخورد با آرماتورهای قطور یا نزدیک به هم:
در بسیاری از سازههای مسلح، مخصوصاً ستونهای سنگین یا دیوارهای برشی، آرماتورها با فاصله کم و در دو یا سه لایه قرار دارند. در چنین مواردی، ممکن است مته همزمان با چند میلگرد برخورد کند. راهکار: استفاده از متههای چندلایه الماسی با مغزی ضدشکست، به همراه کاهش فشار و افزایش زمان تماس برای عبور نرم و پیوسته از فولاد.
- گرم شدن بیش از حد مته:
بهویژه در پروژههایی با عمق بالا یا تعداد سوراخ زیاد، مته در اثر برخورد مداوم با بتن و آرماتور، داغ میشود و در صورت ادامه کار بدون توقف، ممکن است لبپر یا کاملاً تخریب شود. راهکار: استفاده از سیستم خنککاری پیوسته با آب سرد یا واترجت صنعتی، توقفهای برنامهریزیشده برای استراحت مته، و بررسی سلامت آن قبل از شروع هر نوبت جدید.
- گیرکردن مغزه داخل لوله کرگیری:
هنگامیکه مغزه استوانهای بتن و میلگرد پس از برش، داخل استوانه گیر میکند، ادامه عملیات ممکن نیست. راهکار: استفاده از دستگاههای مجهز به سیستم معکوس، ابزار بیرونکش مغزه، یا در صورت لزوم تخلیه دستی با احتیاط کامل از پشت سوراخ.
در گروه مهندسی سازه ساختمان، هر پروژه کرگیری بتن مسلح با برنامهریزی دقیق، ابزارهای جایگزین، و آمادگی کامل برای مدیریت هرگونه چالش اجرا میشود. تیم ما در محل پروژه همیشه دارای تجهیزات یدکی و استراتژیهای فنی برای مواجهه با هر سناریو است.
کرگیری بتن مسلح در پروژههای خاص
از برجهای بلند تا زیرساختهای حیاتی
کرگیری بتن مسلح در پروژههای خاص، نهتنها به مهارت فنی، بلکه به درک عمیق از هدف سازهای، محدودیتهای پروژه، زمانبندی و ایمنی نیاز دارد. در ادامه برخی از پروژههایی که کرگیری بتن مسلح در آنها نقش حیاتی داشته را مرور میکنیم:
برجهای مسکونی و تجاری:
در برجها، دالهای سقف و دیوارهای برشی مسلح در مسیر نصب تهویه، شوت زباله، لولههای فشار قوی یا کابلهای مخابراتی قرار دارند. کرگیری در این موارد باید در ارتفاع، با محدودیت دسترسی و دقت بالا انجام شود.
- کارخانهها و پالایشگاهها:
عبور لولههای گاز، بخار یا کابلهای قدرت از سازههای بتنی مسلح نیازمند کرگیری سنگین و صنعتی است. گاهی در این پروژهها، سازه زیر فشار یا بار زنده است، بنابراین تیم اجرایی باید سرعت بالا و ایمنی کامل را همزمان حفظ کند.
- تونلها و سازههای زیرزمینی:
در این فضاها، علاوه بر بتن مسلح، گاهی با سنگهای سخت و لایههای متفاوت مواجه هستیم. کرگیری در این فضاها نیازمند ابزارهای قابل حمل، نورپردازی اختصاصی و کنترل دقیق صدا و لرزش است.
- مراکز درمانی و آزمایشگاهی:
در این مکانها، امکان قطع برق یا ورود گردوغبار وجود ندارد. دستگاههای کرگیری کمصدا با سیستم مکش گردوغبار و خنککاری با سیستم بسته استفاده میشود تا عملکرد بیمارستان یا مرکز حساس مختل نشود.
اصول انتخاب مته مناسب برای کرگیری بتن مسلح
درست مثل انتخاب تیغ جراحی برای نوع عمل، انتخاب مته مناسب در کرگیری بتن مسلح یکی از مهمترین عوامل موفقیت عملیات است. یک مته نامناسب میتواند هم دستگاه را خراب کند و هم پروژه را به تعویق بیندازد. مهمترین ویژگیهای یک مته مناسب عبارتاند از:
- الماسهای چندلایه صنعتی: برای برش همزمان بتن و میلگرد بدون کند شدن یا شکست
- مغزی فولادی ضدلرزش: جلوگیری از پیچیدن یا تاببرداشتن در برخورد با آرماتور
- سیستم خنککاری مرکزی: عبور آب از مرکز مته برای حفظ دما و پاکسازی گردهها
- قابلیت تحمل فشار بالا: برای عبور از لایههای مقاوم و بتنهای با عیار بالا
- سازگاری با دستگاه پایهدار یا دستی: بسته به موقعیت اجرا
در گروه مهندسی سازه ساختمان، متهها قبل از هر پروژه توسط کارشناسان فنی بررسی میشوند و برای هر نوع بتن، آرماتور، و موقعیت اجرا، بهترین گزینه از بین برندهای اروپایی انتخاب میگردد.
سؤال دوم : آیا امکان دارد مته در برخورد با آرماتور گیر کند یا بشکند؟
پاسخ: بله، در صورت استفاده از مته نامناسب، فشار بیش از حد یا عدم خنککاری، احتمال شکست یا گیرکردن وجود دارد. اما در صورت اجرای صحیح، دستگاه با کاهش دور موتور، افزایش آب و فشار ملایم از فولاد عبور میکند. برخی متههای تخصصی دارای نوک تقویتشده برای عبور از فولادهای با قطر بالا هستند. تیم اجرایی حرفهای میتواند از صدا و فشار دستگاه، زمان ورود به میلگرد را تشخیص دهد و واکنش مناسب نشان دهد.

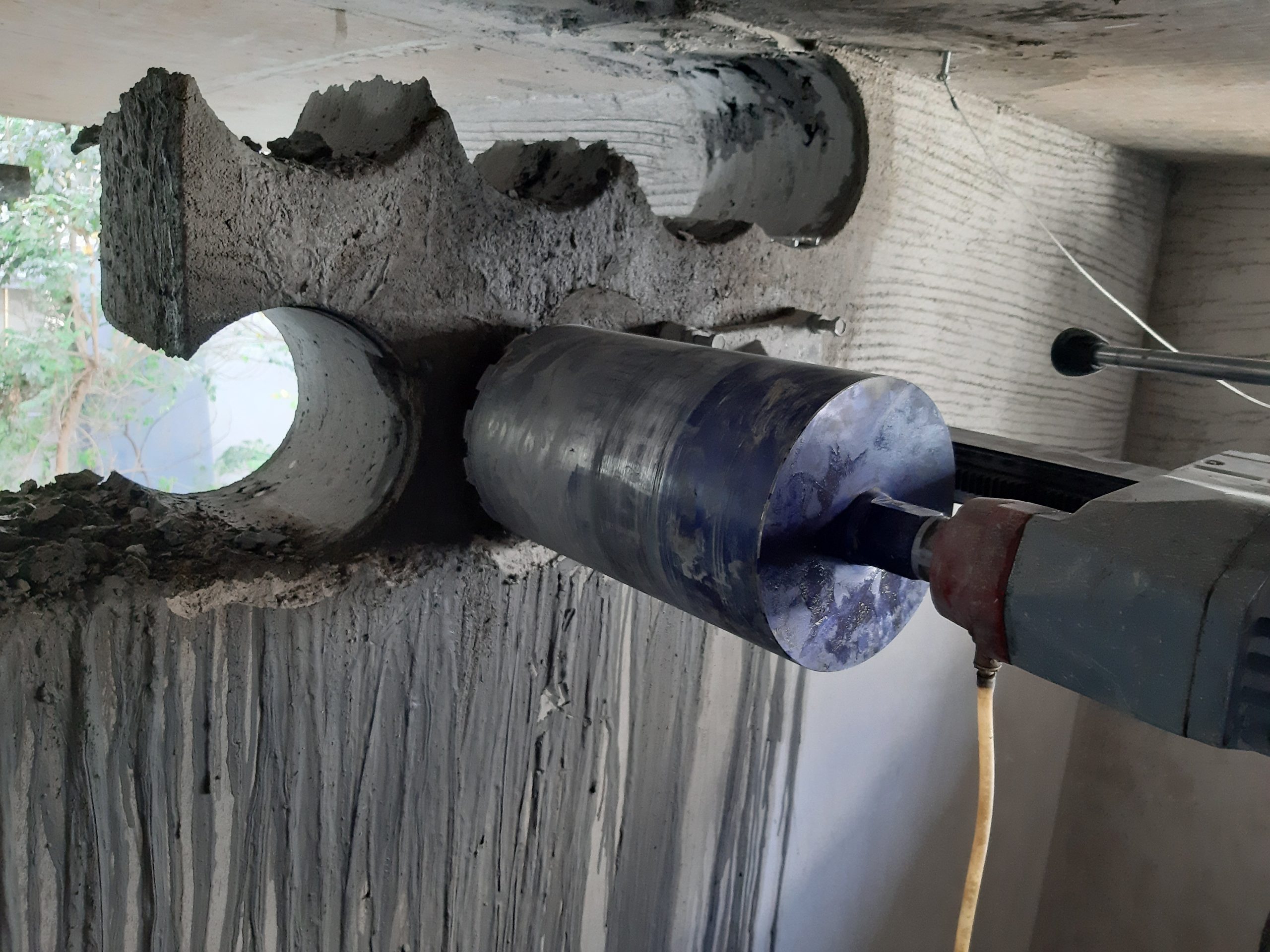

عوامل مؤثر بر قیمت کرگیری بتن مسلح
از تحلیل فنی تا محاسبه اقتصادی
هزینه نهایی اجرای کرگیری در بتن مسلح تابع چندین عامل تخصصی و اجرایی است که درک آنها میتواند به کارفرمایان کمک کند تا با دید بازتر و برنامهریزی دقیقتری پروژههای خود را مدیریت کنند. برخلاف تصور برخی، قیمت این نوع کرگیری صرفاً به زمان یا متراژ بستگی ندارد بلکه عوامل زیر نیز نقش کلیدی دارند:
- قطر سوراخ مورد نیاز:
هرچه قطر بیشتر باشد، نیاز به مته قویتر، دستگاه پرقدرتتر و زمان بیشتری برای برش خواهد بود. بهطور معمول، قطرهای بالای ۱۵۰ میلیمتر در بتن مسلح با قیمت بالاتری محاسبه میشوند.
- عمق سوراخ:
عمق زیاد موجب افزایش استهلاک دستگاه، مصرف بالاتر آب، احتمال گیرکردن مغزه و دشواری در تخلیه بتن میشود. این مورد یکی از عوامل تعیینکننده در قیمتگذاری است.
- تعداد میلگرد در مسیر سوراخ:
اگر در مسیر سوراخ آرماتورهای متعدد یا قطور قرار داشته باشند، زمان عملیات بیشتر شده و مصرف ابزار بالا میرود. این عامل در تعیین تعرفه لحاظ میشود.
- نوع دستگاه مورد استفاده:
در پروژههایی که به دلیل محدودیت فضا یا شرایط محیطی، نیاز به استفاده از دستگاههای خاص (مثلاً کمصدا، هیدرولیک یا سیستم خنککاری پیشرفته) وجود دارد، هزینه نیز متناسب با امکانات افزایش مییابد.
- موقعیت اجرا:
کرگیری روی سقف، در ارتفاع، در مکانهای صعبالعبور یا نیازمند نردبان، داربست یا مهارهای خاص، هزینه اجرای بیشتری خواهد داشت.
- مکان پروژه:
فاصله تا محل پروژه و شرایط حمل دستگاه نیز بر قیمت تأثیرگذار است. پروژههایی که خارج از محدوده شهری یا در پروژههای خاص (مانند پالایشگاه، تونل، برجهای بلندمرتبه) اجرا میشوند، شامل هزینههای اضافی خدمات و جابجایی خواهند بود.
در گروه مهندسی سازه ساختمان، تمامی قیمتها با جزئیات فنی و بدون هیچ هزینه پنهان به کارفرما اعلام میشود. ما به شفافیت در قرارداد، اعتمادسازی و انصاف در قیمتگذاری پایبندیم.
سؤال سوم : آیا میتوان پس از کرگیری بتن مسلح، میلگردهای بریدهشده را جبران یا ترمیم کرد؟
پاسخ: بله. در صورت نیاز به تقویت مجدد پس از برش، میتوان از روشهای مهندسی مانند کاشت میلگرد جدید با چسب اپوکسی، جوشکاری مکمل، استفاده از پلیت فلزی یا تزریق گروت پرفشار استفاده کرد. همچنین در صورت درخواست کارفرما، قبل از انجام عملیات، مهندس سازه میتواند موقعیت دقیق برش را تعیین کند تا میلگردهای اصلی قطع نشوند. در مجموعه گروه مهندسی سازه ساختمان، مشاوره سازهای در صورت نیاز پیش از شروع عملیات ارائه میشود تا تمامی جوانب ایمنی و سازهای رعایت شود.
نتیجهگیری
چرا «کرگیری بتن مسلح» باید فقط توسط متخصصین واقعی انجام شود؟
کرگیری بتن مسلح، یکی از حساسترین و فنیترین مراحل در پروژههای عمرانی و صنعتی است. برخلاف تصور ساده برخی افراد، این فرآیند نیازمند تجهیزات تخصصی، دانش اجرایی، مهارت انسانی و برنامهریزی مهندسی است. هر اشتباه کوچک در این عملیات میتواند منجر به شکست مته، آسیب به سازه، توقف پروژه یا حتی خطر جانی شود.
در چنین شرایطی، همکاری با یک مجموعه حرفهای و اثباتشده مانند گروه مهندسی سازه ساختمان، تفاوت میان موفقیت و شکست پروژه را رقم میزند. این مجموعه با بیش از ده سال تجربه، صدها پروژه موفق، دستگاههای تراز اول، اپراتورهای آموزشدیده و سیستم پاسخگویی ۲۴ ساعته، آماده اجرای پروژههای کرگیری بتن مسلح در سراسر ایران است.
ما در اجرای کرگیری فقط سوراخ نمیزنیم، بلکه با دقت میلیمتری، امنیت، دوام و کارایی سازه شما را تضمین میکنیم. در پایان پیشنهاد میکنیم که چنانچه اگر به دنبال مطالب مشابه و تکمیلی در این زمینه هستید، به صفحات کرگیری دیوار و کرگیری بتن چیست و چرا یکی از حیاتیترین عملیاتهای فنی در پروژههای ساختمانی است؟ مراجعه نمایید.
