استاندارد کرگیری چاه ارت برای نصب تجهیزات
کرگیری برای ایجاد چاه ارت، یکی از مراحل کلیدی در آمادهسازی زیرساخت ایمن، استاندارد و مؤثر برای نصب تجهیزات الکتریکی محسوب میشود. چه در پروژههای مسکونی، صنعتی یا تجاری، چاه ارت باید مطابق با الزامات دقیق مهندسی و استانداردهای ایمنی اجرا شود. این چاهها مسیر مستقیم و با مقاومت کم را برای تخلیه جریان الکتریکی به زمین فراهم میسازند و از تجهیزات و افراد در برابر خطرات الکتریکی مانند اتصال کوتاه، صاعقه یا نوسانات شدید جریان محافظت میکنند.
فرآیند کرگیری نقش حیاتی در ساخت یا اصلاح چاه ارت دارد، بهویژه هنگام نصب میلههای ارت، صفحات رسانا یا اتصالات باندینگ. در این مقاله، جنبههای فنی، کاربردها، الزامات ایمنی و مزایای حرفهای کرگیری در پروژههای اجرای چاه ارت بررسی میشود.
چاه ارت چیست؟
چاه ارت (یا چاه زمین) یک حفره تخصصی یا شافت عمودی است که برای قرار دادن مؤلفههای اتصال زمین طراحی شده است، از جمله:
- میلههای ارت از جنس مس یا فولاد گالوانیزه
- صفحات زمین و ژلهای رسانای مخصوص
- مواد مرطوبکننده خاک مانند بنتونیت یا نمک ویژه
- بستها، ترمینالها و اتصالات الکتریکی
چاههای ارت معمولاً در نزدیکی تابلوهای برق، اتاق ترانسفورماتور، مراکز ارتباطی یا تجهیزات حساس مانند دیتاسنترها و دکلهای مخابراتی احداث میشوند.
عمق و طراحی چاه ارت به عوامل زیر بستگی دارد:
- مقاومت الکتریکی خاک
- جریان خطای پیشبینیشده
- حساسیت تجهیزات نصبشده
- الزامات فنی و قانونی (مانند استاندارد IEC یا NEC)
در این میان، کرگیری بهعنوان راهکاری دقیق و بدون تخریب، امکان ایجاد دهانههای دقیق در بتن، صفحات منهول یا اتاقکهای زیرزمینی را برای نصب مؤلفههای ارت فراهم میسازد.
چرا کرگیری در اجرای چاه ارت ضروری است؟
اگرچه در فضاهای باز میتوان از روش حفاری سنتی استفاده کرد، اما در بسیاری از پروژهها، بهویژه در مناطق شهری یا سازههای بتنی، کرگیری بهترین و ایمنترین راهکار است. موارد زیر از جمله موقعیتهایی هستند که کرگیری ضرورت مییابد:
- زیرساختهای شهری با فضای محدود
- دالهای بتنی مسلح و کفسازی صنعتی
- مجاورت با کانالهای تاسیساتی موجود
- پستهای برق و سایتهای ولتاژ بالا
کرگیری مزایای کلیدی زیر را فراهم میسازد:
- ایجاد سوراخ دقیق:
امکان نصب مستقیم و بدون انحراف میله یا صفحه ارت
- کمترین آسیب به سازه:
بهویژه در کفهای باربر یا محیطهای زیرزمینی حساس
- دسترسی غیرمخرب:
بدون نیاز به تخریب کلی کف یا حفاری باز
- صرفهجویی در زمان و هزینه:
سرعت اجرای بالاتر نسبت به روشهای دستی یا کندن سنتی
کاربردهای کرگیری در پروژههای ارتینگ
کرگیری برای اجرای سیستمهای زمین در موقعیتهای مختلف کاربرد دارد، از جمله:
- ارت تابلوهای برق:
ایجاد سوراخ عمودی نزدیک تابلو یا سوئیچبرد جهت اتصال مستقیم میله ارت به زمین
- سیستمهای حفاظت صاعقه:
ایجاد مسیر مستقیم از میله برقگیر به چاه ارت، حتی از میان بتن سقف یا کف
- مراکز داده و دکلهای مخابراتی:
نصب اتصالات زمین با مقاومت بسیار کم جهت حفاظت تجهیزات حساس
- ماشینآلات صنعتی و اتوماسیون:
تأمین اتصال زمین برای ترانسها، موتورها و مراکز کنترل الکترونیکی
- پروژههای نوسازی:
افزودن نقطه ارت جدید به تأسیسات موجود بدون تخریب زیرساخت
- بهروزرسانی ایمنی ساختمانهای قدیمی:
اجرای چاه ارت جهت انطباق با استانداردهای جدید برق و ایمنی

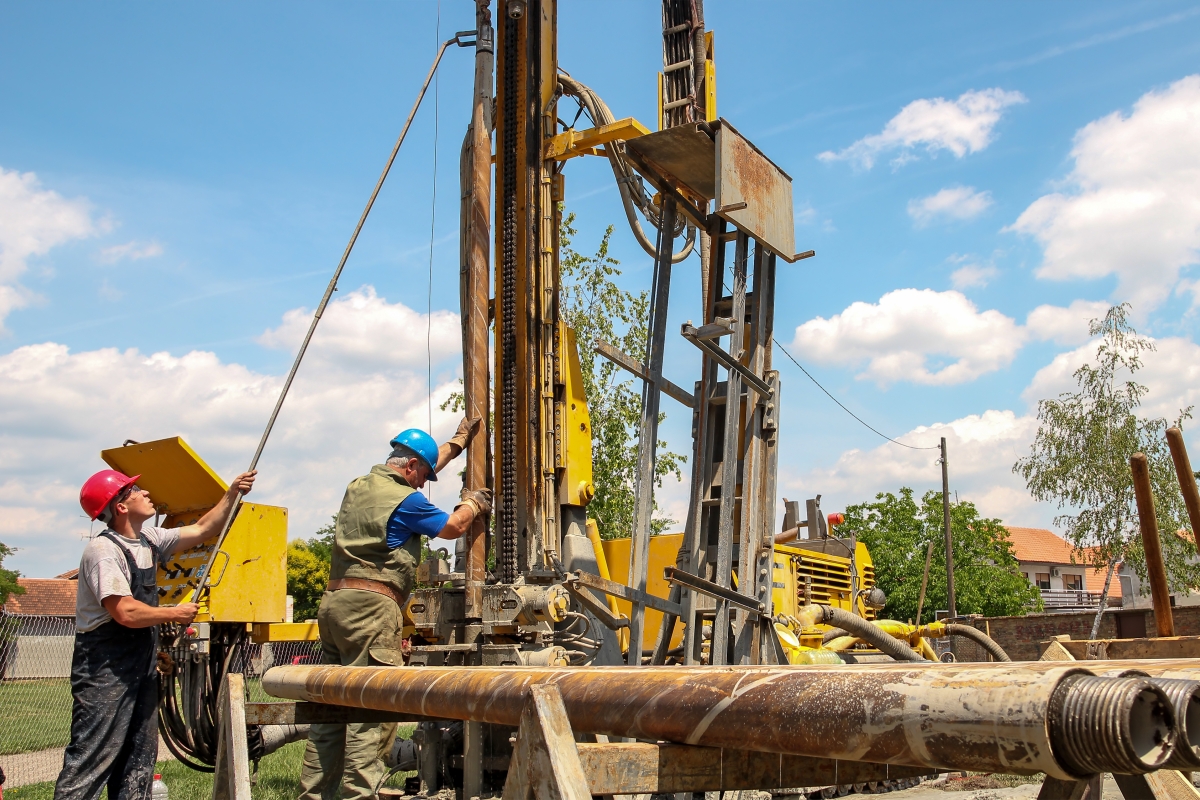

تجهیزات مورد استفاده در کرگیری چاه ارت
برای انجام صحیح و ایمن کرگیری چاه ارت، تجهیزات حرفهای و دقیق مورد نیاز است:
- دستگاه کرگیر برقی یا هیدرولیکی:
مناسب برای بتن مسلح، خاک فشرده یا درپوشهای کامپوزیتی
- متههای الماسی:
برای برش دقیق در بتن یا سنگ، بدون شکستگی یا لبپریدگی
- پایه قابل تنظیم کرگیری:
برای حفاری عمودی یا زاویهدار در مکانهای خاص
- سیستم آب و جمعآوری دوغاب:
جهت خنککردن مته، کنترل گردوغبار و جلوگیری از آسیب
- پایه خلأ یا پیچ تثبیتکننده:
جهت نصب ایمن دستگاه روی کف صاف یا دیواره عمودی
- ژنراتور یا باتری صنعتی قابلحمل:
مخصوص مکانهایی که برق شهری در دسترس نیست
- تجهیزات ایمنی شخصی و الکتریکی:
شامل دستکش عایق، شیلد حفاظتی، تستر ولتاژ، و حفاظت در برابر آرک الکتریکی
مراحل عمومی اجرای کرگیری چاه ارت
فرآیند حرفهای کرگیری جهت نصب چاه ارت شامل مراحل زیر است:
- بررسی و جانمایی اولیه:
شناسایی مقاومت خاک، بررسی وجود کابل یا لوله زیرزمینی و تعیین محل دقیق چاه
- علامتگذاری و نصب تجهیزات:
علامتگذاری دقیق نقطه حفاری، نصب ایمن دستگاه و بررسی تراز بودن آن
- شروع عملیات حفاری:
آغاز با سرعت کم، اعمال فشار یکنواخت و پیشروی تدریجی تا عمق مورد نظر
- مدیریت دوغاب و ضایعات:
جمعآوری اصولی دوغاب تولیدشده و جلوگیری از نشت به محیط
- نصب مؤلفههای ارت:
قراردادن میله یا صفحه ارت درون چاه، همراه با مواد پُرکننده رسانا
- تست نهایی و ثبت اطلاعات:
اندازهگیری مقاومت زمین و ثبت مشخصات کامل محل جهت نگهداری و بازرسیهای آینده
نکات کلیدی برای حفاری ایمن چاه ارت
اجرای کرگیری در پروژههای چاه ارت معمولاً در نزدیکی تجهیزات الکتریکی حساس و در فضاهای محدود انجام میشود. بنابراین رعایت اصول ایمنی و استانداردهای مهندسی بسیار حیاتی است:
- شناسایی مسیر تأسیسات موجود:
پیش از شروع حفاری، محل عبور کابلهای برق، خطوط مخابرات و لولههای زیرزمینی باید با دستگاههای رادار زمیننگار (GPR) یا کابلیاب شناسایی شود.
- اخذ مجوزهای لازم:
در پروژههای شهری یا اماکن عمومی، باید مجوزهای لازم از شهرداری یا شرکتهای خدماتی اخذ گردد.
- مدیریت زیستمحیطی:
دوغاب و ضایعات حفاری باید بهصورت کنترلشده و طبق قوانین محیطزیستی دفع شوند.
- توجه به شرایط جوی:
در زمان بارندگی یا طوفان، به دلیل خطرات الکتریکی و عدم پایداری خاک، عملیات حفاری باید متوقف شود.
- انتخاب صحیح مصالح ارت:
استفاده از هادیهای ضدزنگ (مثل مس یا فولاد گالوانیزه) و ترکیبات مرطوبکننده برای حفظ مقاومت پایین در طولانیمدت ضروری است.
آزمایشها و تضمین کیفیت پس از حفاری
پس از نصب اجزای سیستم ارت درون سوراخ کرگیریشده، باید مراحل تست و کنترل کیفیت انجام شود:
- اندازهگیری مقاومت زمین:
با استفاده از دستگاه تست مقاومت زمین (روش سهنقطهای یا کلمپمتری)، مقدار مقاومت بین تجهیزات و زمین اندازهگیری میشود.
- تست پیوستگی الکتریکی:
با مولتیمتر یا کلمپ، اتصال الکتریکی مؤثر میان تجهیزات و الکترود زمین بررسی میشود.
- ارزیابی مواد پُرکننده:
اطمینان از تراکم و رطوبت مناسب موادی مثل بنتونیت یا سیمان رسانا که برای بهبود انتقال جریان به زمین استفاده میشود.
- مستندسازی کامل:
ثبت موقعیت دقیق چاه ارت، عمق حفاری، نوع مصالح، نتایج تست و سایر اطلاعات فنی جهت بازرسیهای آینده و نگهداری

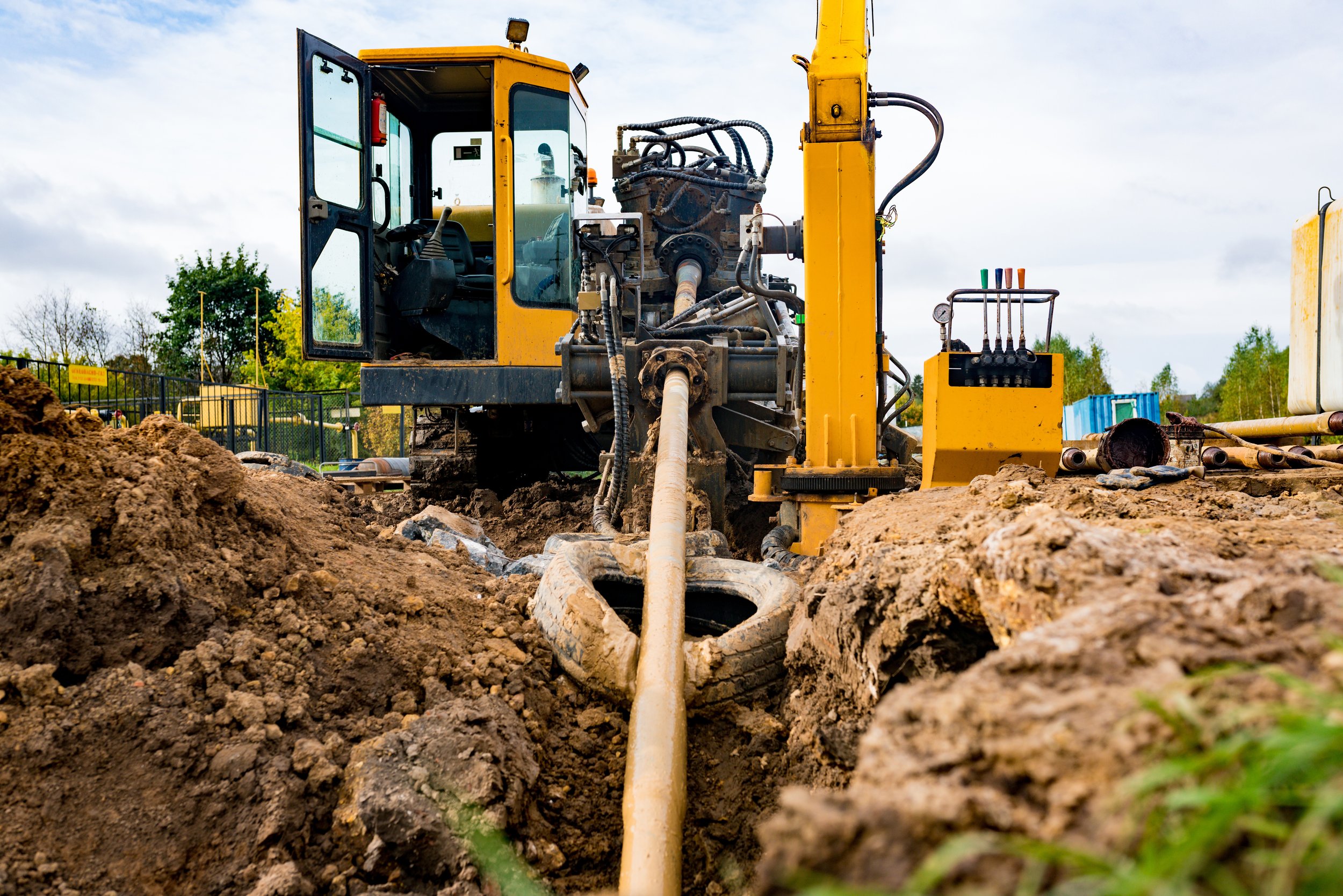

اشتباهات رایج که باید از آنها اجتناب کرد
در صورت عدم دقت در طراحی یا اجرا، ممکن است سیستم ارت عملکرد نامطلوبی داشته باشد یا خطراتی ایجاد کند. برخی خطاهای رایج عبارتند از:
- زاویه یا عمق نامناسب حفاری:
باعث کاهش سطح تماس با خاک و افزایش مقاومت سیستم میشود.
- اتصال ضعیف مکانیکی یا الکتریکی:
کاهش پایداری و عمر مفید سیستم ارت
- استفاده از مصالح نامرغوب یا آلوده:
منجر به خوردگی زودرس یا افزایش مقاومت زمین
- عدم استفاده از سیستم خنککننده برای مته:
موجب سوختن مته و خارجشدن حفاری از مسیر صحیح میشود.
- بیتوجهی به شرایط خاک یا زیرساخت:
ممکن است موجب برخورد با تأسیسات زیرزمینی یا شکست کف شود.
مزایای کرگیری در پروژههای ارتینگ
کرگیری حرفهای در اجرای چاه ارت مزایای بسیاری دارد:
- عملکرد پایدار بلندمدت:
سوراخهای دقیق ایجادشده باعث نصب مطمئن مؤلفهها و افزایش دوام سیستم میشود.
- قابلیت توسعه و ارتقاء:
امکان نصب نقاط ارت اضافی یا ارت redundancy در آینده را فراهم میکند.
- سازگاری با تجهیزات مدرن:
مناسب برای اتصال به UPS، سیستمهای دیتاسنتر، شبکههای هوشمند و تجهیزات کنترلی پیشرفته
- تمیز، دقیق و کمتخریب:
حداقل آسیب به سطوح و کفها و حفظ زیبایی محیط پروژه
- انطباق با استانداردهای کد برق:
امکان اخذ تأییدیه از ناظر یا سازمان برق بر اساس استانداردهای NEC، IEC و NFPA
نقش گروه مهندسی سازه ساختمان
در گروه مهندسی سازه ساختمان، خدمات کرگیری چاه ارت با بالاترین استانداردهای ایمنی، مهندسی و تخصصی انجام میشود. تیم ما متعهد به ارائه خدمات زیر است:
- کرگیری در بتن، آسفالت یا خاک برای نصب چاه ارت
- نصب حرفهای میلههای ارت، صفحات و مواد رسانا
- انجام تست مقاومت و صدور گزارش فنی جهت ارائه به ناظر
- هماهنگی با کارفرما، مهندس پروژه و سازمان برق
- اجرای پروژه بهصورت کامل (Turnkey) در پروژههای صنعتی، تجاری و مسکونی
هدف ما ارائه راهکارهای ایمن، دقیق و پایدار برای حفاظت الکتریکی تجهیزات شماست.
نتیجهگیری
کرگیری چاه ارت، بخش مهمی از زیرساخت ایمنی در پروژههای برقی است. با ایجاد مسیر مؤثر و کممقاومت برای تخلیه جریان، از جان افراد، سلامت تجهیزات و ایمنی ساختمانها محافظت میشود. تیم متخصص گروه مهندسی سازه ساختمان با بهرهگیری از تجهیزات پیشرفته، دانش فنی و تجربه اجرایی، آماده همکاری در تمامی پروژههای ارتینگ میباشد.
